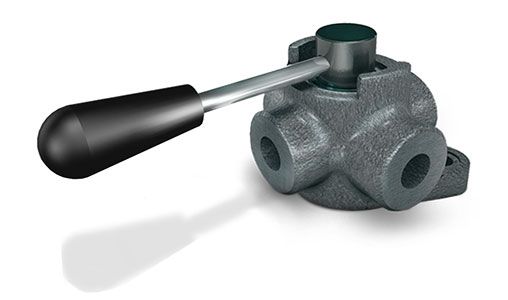

4-Х (ЧЕТЫРЕХХОДОВОЙ / ЧЕТЫРЕХЛИНЕЙНЫЙ) ДИВЕРТОР (МАТЕРИАЛ-ЧУГУН)

ПРИМЕНЕНИЕ
Четырехлинейный (четырехходовой) дивертор IF 4 используется для изменения направления движения потока, служит для управления гидроцилиндром двойного действия.
УСТАНОВКА
Подключите P к линии нагнетания, A и B к портам гидропривода, Т – на слив в маслобак.
ПРИНЦИП РАБОТЫ

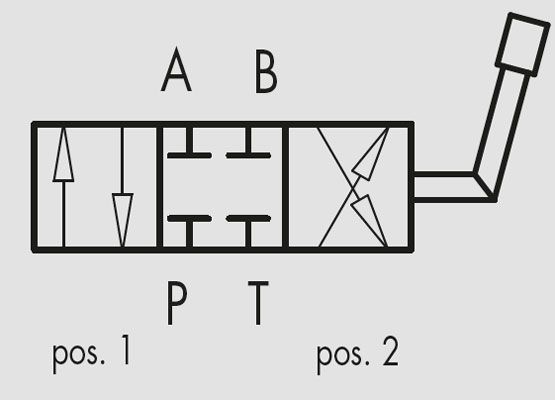

Когда рукоятка находится в положении 1 поток идет в порт В, одновременно с этим поток из порта А поступает в порт Т, когда в положении 2 –поток из порта Р поступает в порт А, а из порта В идет в порт Т. Дивертор типа С (с закрытым центром): в нейтральном положении все порты закрыты (возможны незначительные утечки), дивертор типа А (с открытым центром): в нейтральном положении соединены порты P c Т, А и В закрыты.
ОСОБЕННОСТИ

• корпус из чугуна
• внутренние компоненты из закаленной стали
