AV

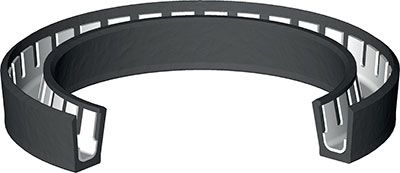

The Aston Seals AV is a single acting rod seal energized by a V-shaped metal spring resistant to corrosion.
The asymmetric pro le, with appropriately designed dynamic lip, short and heavy, ensures a reduction of friction and a long operating life.
The inside metal spring ensures a tight seal even at low pressures.
The possibility of combining different materials for the two components, allows the use of the seal in various areas: hydraulic, chemical, pharmaceutical and food industries.

  • High compatibility with nearly all fluids
  • Low friction, even in the absence of lubrication
  • High speed allowed
  • No tendency ofstick-slip
  • Excellent sealing capability even at low pressure
  • Good wear-resistance
  • High temperature resistance
  • Extended service life

Installation
This seal should be mounted preferably in open housing. The snap-in installation is only possible in special designed housing

AV Seal Model

AV 5 7.9 2.4 AV 7 9.9 2.4 AV 8 10.9 2.4 AV 10 12.9 2.4 AV 12 16.5 3.6 AV 14 18.5 3.6 AV 15 19.5 3.6 AV 16 20.5 3.6 AV 17 21.5 3.6 AV 18 22.5 3.6 AV 20 24.5 3.6 AV 22 28.2 4.8 AV 24 30.2 4.8 AV 25 31.2 4.8 AV 26 32.2 4.8 AV 28 34.2 4.8 AV 30 36.2 4.8 AV 32 38.2 4.8 AV 35 41.2 4.8 AV 36 42.2 4.8 AV 37 43.2 4.8 AV 38 44.2 4.8 AV 40 46.2 4.8 AV 42 51.4 7.1 AV 45 54.4 7.1 AV 48 57.4 7.1 AV 50 59.4 7.1 AV 52 61.4 7.1 AV 55 64.4 7.1 AV 58 67.4 7.1 AV 60 69.4 7.1 AV 65 74.4 7.1 AV 70 79.4 7.1 AV 75 84.4 7.1 AV 80 89.4 7.1 AV 85 94.4 7.1 AV 90 99.4 7.1 AV 95 104.4 7.1 AV 100 109.4 7.1 AV 110 119.4 7.1 AV 120 129.4 7.1 AV 125 137.2 9.5 AV 130 142.2 9.5 AV 140 152.2 9.5 AV 150 162.2 9.5 AV 155 167.2 9.5 AV 160 172.2 9.5 AV 170 182.2 9.5 AV 175 187.2 9.5 AV 180 192.2 9.5 AV 185 197.2 9.5 AV 190 202.2 9.5 AV 195 207.2 9.5 AV 200 212.2 9.5 AV 210 222.2 9.5 AV 220 232.2 9.5 AV 225 237.2 9.5 AV 230 242.2 9.5 AV 240 252.2 9.5 AV 250 262.2 9.5 AV 260 272.2 9.5 AV 270 282.2 9.5 AV 280 292.2 9.5 AV 290 302.2 9.5 AV 300 312.2 9.5 AV 310 322.2 9.5 AV 320 332.2 9.5 AV 330 342.2 9.5 AV 340 352.2 9.5 AV 350 362.2 9.5 AV 360 372.2 9.5 AV 370 382.2 9.5 AV 380 392.2 9.5 AV 390 402.2 9.5 AV 400 412.2 9.5 AV 420 432.2 9.5 AV 440 452.2 9.5 AV 450 462.2 9.5 AV 460 472.2 9.5 AV 480 492.2 9.5 AV 500 512.2 9.5
